Entenda como o dimensionamento correto de atuadores impacta a confiabilidade da linha, o consumo de energia e a disponibilidade produtiva.
O dimensionamento de atuadores pneumáticos é uma etapa técnica decisiva para manter a automação industrial estável, previsível e eficiente. Quando cilindros e válvulas são especificados abaixo ou acima da necessidade, a operação sofre com desgaste prematuro, aumento de consumo de ar comprimido e paradas não planejadas.
Em ambientes industriais, o objetivo é garantir que cada movimento ocorra com força suficiente, curso adequado e velocidade compatível com o tempo de ciclo. Por isso, a definição correta do atuador reduz falhas mecânicas, melhora a eficiência energética e contribui para a qualidade e produtividade da planta.

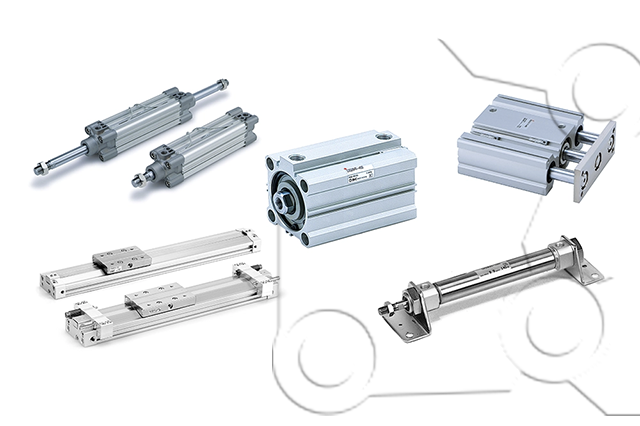

Neste artigo, a Sulfran apresenta os critérios técnicos essenciais para especificação de atuadores da marca SMC Pneumática, com base em aplicações industriais que exigem confiabilidade e repetibilidade. Portanto, continue a leitura e descubra como as especificações realizadas por consultores qualificados reduzem os custos de manutenção preventiva e eliminam paradas não planejadas.
O que é o dimensionamento de atuadores pneumáticos?
O dimensionamento de atuadores pneumáticos é o processo de definir o diâmetro do pistão, o curso e a vazão de ar necessários para executar um movimento com segurança e desempenho adequado.
Na prática, essa análise considera três variáveis principais:
- Força requerida: carga estática, carga dinâmica, atrito e inércia;
- Curso: deslocamento total necessário, com folga para tolerâncias e ajustes;
- Velocidade: tempo de ciclo e perfil de aceleração e desaceleração.
Esse cálculo técnico evita escolhas baseadas apenas em estimativa. Assim, em linhas de produção, uma especificação incorreta compromete o desempenho do sistema e afeta diretamente a disponibilidade operacional.
Por que o dimensionamento de atuadores pneumáticos correto evita paradas?
O dimensionamento correto evita paradas porque mantém o atuador trabalhando dentro da sua faixa ideal de operação. Quando há excesso ou falta de capacidade, os efeitos aparecem rapidamente no processo.
Superdimensionamento: o que acontece?
O superdimensionamento aumenta a massa, inércia e consumo de ar comprimido. Isso gera impactos mecânicos maiores, sobrecarga em guias e vedações, além de elevar o custo operacional dos compressores.
Em muitos casos, o problema não é apenas o gasto energético. O conjunto também passa a sofrer com esforço desnecessário em componentes auxiliares, reduzindo a vida útil do sistema.
Subdimensionamento: o que acontece?
O subdimensionamento provoca força insuficiente para executar o movimento com estabilidade. Desse modo, o resultado pode incluir travamento mecânico, ciclo incompleto, perda de sincronismo e manutenção corretiva emergencial.
Em linhas contínuas, esse cenário costuma elevar o refugo, reduzir a previsibilidade da operação e gerar interrupções que afetam o resultado industrial.
Como calcular a força útil do atuador?
O cálculo da força útil parte da relação entre pressão efetiva e área do pistão. Para atuadores da SMC Pneumática, consulte as tabelas de diâmetros nominais e áreas efetivas fornecidas pelo fabricante, considerando vedações e perdas internas.
A metodologia correta considera:
- Condições operacionais de fábrica: ajuste a pressão considerando variações térmicas e perdas de carga na tubulação e válvulas;
- Fator de segurança: aplique um fator de serviço conforme a criticidade da aplicação (geralmente entre 1,25 e 1,5 para posições estáticas críticas).
A relação básica de cálculo segue a lógica: a força útil mínima deve superar a soma das exigências do processo, sem exceder o necessário a ponto de gerar desperdício ou impacto mecânico.
Como definir curso e velocidade de forma correta?
O curso representa o deslocamento total exigido pela aplicação. Já a velocidade depende do tempo de ciclo e da dinâmica do movimento.
Como calcular a velocidade média?
A velocidade média é obtida pela divisão do curso pelo tempo efetivo de deslocamento. Essa etapa evita que o atuador opere acima da capacidade da válvula, da tubulação ou do conjunto de preparação de ar.
Como definir a vazão necessária?
A vazão requerida deve ser compatível com a área do cilindro e com a velocidade desejada. Na prática, isso evita oscilações, atrasos e movimentos irregulares na linha.
A seleção de válvulas e reguladores de fluxo da SMC Pneumática deve considerar capacidade superior à vazão calculada. Dessa forma, é possível assegurar resposta adequada e compatibilidade com sensores magnéticos para monitoramento de posição.
Qual é o papel do ar comprimido tratado?
O ar comprimido tratado é fundamental para o desempenho do sistema pneumático. A SMC defende mundialmente que o ar comprimido devidamente tratado (seco e livre de impurezas) não necessita de lubrificação. A linha da SMC Pneumática é isenta de óleo de série, eliminando custos com lubrificantes e prevenindo contaminações.
Isso traz benefícios diretos:
- redução de custos com lubrificantes;
- menor risco de contaminação do processo;
- maior estabilidade dos componentes;
- mais confiabilidade na automação industrial.
Além disso, o uso de filtros industriais e unidades de tratamento de ar contribui para proteger válvulas, cilindros e acessórios, mantendo a operação mais consistente.
Como os erros de especificação afetam a eficiência operacional?
Erros de especificação impactam diretamente a eficiência energética e a disponibilidade da planta. Sendo assim, um sistema mal dimensionado consome mais ar comprimido, exige mais manutenção e tende a apresentar falhas recorrentes.
Na prática, isso significa:
- aumento de custo com energia elétrica;
- desgaste de vedações e buchas;
- falhas de sincronismo;
- paradas inesperadas;
- pior desempenho de qualidade e produtividade.
Ou seja, o impacto vai além do componente pneumático. Ele afeta o fluxo produtivo, a rotina de manutenção e o resultado financeiro da operação.
Por que a validação em laboratório é importante no dimensionamento de atuadores pneumáticos?
A validação em laboratório permite confirmar se o atuador atende às condições de uso antes da instalação em linha. Assim, esse processo reduz o risco de falhas e melhora a confiabilidade da especificação.
Em uma rotina técnica, a validação pode incluir:
- montagem em bancada com sensores de curso e medidores de força;
- medição de vazão e tempo de resposta;
- teste sob variação de pressão;
- identificação de interferências mecânicas;
- ajuste fino de reguladores e acessórios.
Dessa maneira, essa etapa é especialmente relevante em aplicações críticas, nas quais pequenas variações podem comprometer a sequência produtiva.
Como a Sulfran apoia a especificação de atuadores?
A Sulfran atua com suporte técnico especializado para análise de planta, recomendação de componentes e orientação na escolha de soluções da SMC Pneumática. Desse modo, com experiência em automação industrial, a empresa apoia indústrias que buscam desempenho consistente, menor risco de falhas e melhor aproveitamento dos recursos do sistema.
Esse trabalho consultivo é estratégico porque integra variáveis como massa, tempo de ciclo, ambiente de operação, necessidade de manutenção e sensoriamento. Assim, a especificação deixa de ser apenas uma escolha de catálogo e passa a ser uma decisão técnica orientada por resultados.
Para avaliar a aplicação da sua planta e consultar soluções da SMC Pneumática, a Sulfran disponibiliza suporte técnico especializado e orientação para especificação correta de atuadores, válvulas e acessórios. Portanto, fale com a Sulfran e solicite apoio técnico para dimensionar atuadores pneumáticos com mais segurança e precisão.
